S rastúcou popularitou obnoviteľnej energie rastie potreba efektívnych riešení skladovania energie. V súčasnosti sa implementujú veľkokapacitné systémy na skladovanie energie na ukladanie prebytočnej elektriny vyrobenej z obnoviteľných zdrojov energie na použitie, keď je jej výroba nízka. Okrem dátových centier a napájacích systémov UPS zahŕňajú energetické riešenia Shangyu CPSY® aj núdzové zdroje napájania, nabíjačky pre elektrické vozidlá a regulátory napätia.

S rýchlym pokrokom spoločnosti sa počet elektrických zariadení každým dňom zvyšuje. Avšak starnutie a zaostávajúci vývoj zariadení na prenos a distribúciu energie, ako aj zlý dizajn a nedostatočné napájanie spôsobujú, že napätie koncových používateľov je príliš nízke, zatiaľ čo koncoví používatelia siete majú často vyššie napätie. Toto je problém pre elektrické zariadenia, najmä high-tech a high-tech zariadenia s prísnymi požiadavkami na napätie. Presné vybavenie je ako časovaná bomba. Ako verejná elektrická sieť je sieťový napájací systém pripojený k tisícom rôznych záťaží. Niektoré väčšie indukčné, kapacitné, spínané napájacie zdroje a iné záťaže nielenže získavajú energiu zo siete, ale tiež spôsobujú poškodenie samotnej siete. Ovplyvňuje a zhoršuje kvalitu napájania elektrickej siete alebo miestnej elektrickej siete, čo spôsobuje skreslenie tvaru vlny sieťového napätia alebo frekvenčný posun. Okrem toho neočakávané prírodné a človekom spôsobené nehody, ako je nadmerné napätie v záťaži, zemetrasenia, údery blesku, prerušenia prenosového a transformačného systému alebo skraty, ohrozia normálnu dodávku energie, a tým ovplyvnia normálnu prevádzku záťaže. V reakcii na túto situáciu sa v súčasnosti implementujú rozsiahle systémy na skladovanie energie na ukladanie prebytočnej elektriny vyrobenej z obnoviteľných zdrojov energie na použitie pri nízkej výrobe elektriny. Okrem dátových centier a napájacích systémov UPS zahŕňajú energetické riešenia Shangyu CPSY® aj núdzové zdroje napájania, nabíjačky pre elektrické vozidlá a regulátory napätia.

1. Energetické riešenie ----- núdzový energetický systém EPS

Systém núdzového napájania EPS je systém napájania starostlivo vyvinutý a navrhnutý pre núdzové dočasné prenosné napájacie požiadavky rôznych typov vonkajších stavieb, ako je výstavba elektrickej energie, výstavba poľného prieskumu, výstavba železníc, mestská správa atď. požiadavky na kvalitné a kvalitné napájanie v každom z vyššie uvedených aplikačných prostredí. Vysoká spoľahlivosť a účinnosť.

Núdzový zdroj EPS je záložné napájacie zariadenie inštalované v budove. Keď požiar, nehoda alebo iná núdzová situácia v budove spôsobí výpadok elektriny, núdzový zdroj požiarneho osvetlenia môže poskytnúť svetlá požiarnych značiek, svietidlá a iné dôležité Záťaž poskytuje sekundárne alebo terciárne záložné napájanie. So zlepšovaním úrovne požiarnej bezpečnosti budov, najmä s nárastom výškových budov, sa núdzové napájanie požiarneho osvetlenia stalo nevyhnutným zariadením požiarnej ochrany budov. Pri bežnom osvetlení je núdzové osvetlenie veľmi dôležité pre zaistenie bezpečnosti personálu a rýchlej evakuácie a vykonania záchranných prác pri prerušení dodávky elektrickej energie, výpadku elektrickej siete alebo vypuknutia požiaru. Tento produkt je možné použiť vo výškových budovách, nákupných centrách, nemocniciach, podzemných projektoch protivzdušnej obrany atď.

pracovný princíp

V núdzových napájacích systémoch, kde nie je k dispozícii sieťové napájanie alebo je ťažké pripojiť sa k sieťovému napájaniu, systém akumulácie energie najskôr dodáva energiu neprerušovaným záťažiam;

Systém energetického manažmentu vypočíta na základe stavu vybitia zásobníka energie a dopytu po výkone záťaže, spustí generátorovú súpravu na dodávanie energie do systému skladovania energie alebo vybije záťaž súčasne so systémom skladovania energie, aby sa zabezpečila kvalita dodávky energie;

Zabezpečuje, aby dieselový generátor vždy pracoval v zóne vysokej účinnosti, znižuje náklady na priame napájanie generátorového agregátu o viac ako 30 % a realizuje systémový cieľ úspory paliva a energie.

Funkcie a vlastnosti

● Tento systém využíva vodíkové palivové alebo naftové generátorové súpravy a systémy skladovania energie v kombinácii s inteligentnými systémami riadenia energie a inteligentnými backendmi na monitorovanie prevádzky a údržby, aby zákazníkom na jednom mieste poskytol bezpečnú, spoľahlivú a cenovo výhodnú elektrinu. skúsenosti. Počas používania využíva systém na ukladanie energie kondenzátorové batérie ako nosiče energie a spínacie systémy STS na úrovni UPS na dosiahnutie neprerušovaného a neindukčného napájania, čím sa zlepšuje spoľahlivosť napájania v dôležitých scenároch napájania.

● Dosiahnite neprerušené napájanie (výpadok siete, záložné napájanie do 20 ms); - Inteligentné a efektívne, prostredníctvom nezávislého riadiaceho algoritmu jadra a stratégie dispečerského riadenia, optimalizuje účinnosť záťaže agregátu generátora, znižuje spotrebu paliva agregátu generátora a šetrí náklady na napájanie. Generátor je navrhnutý pre optimálnu prevádzku. Systém na ukladanie energie kondenzátorovej batérie možno plne nabiť za 10 minút a podporuje vysokorýchlostný výstup nad 10 °C. Systém na ukladanie energie kondenzátorovej batérie má nasledujúce vlastnosti:

1) Vysokorýchlostné charakteristiky nabíjania a vybíjania, až do 10-50 C;

2) Charakteristiky mimoriadne dlhej životnosti, viac ako 30 000 cyklov nabíjania a vybíjania;

3) Vysoká bezpečnosť, použité bezpečné materiály, bez rizika výbuchu alebo požiaru v extrémnych prostrediach;

4) Široký rozsah teplôt nabíjania a vybíjania, nepretržitá prevádzka nabíjania a vybíjania -50 ℃ ~ + 85 ℃;

5) Nízka charakteristika samovybíjania, ak sa ponechá 3 mesiace, napätie klesne o ≤ 5 %;

6) Nízke celkové prevádzkové náklady (TCO). Vyznačuje sa nízkymi nákladmi na údržbu, dlhou životnosťou a širokým praktickým rozsahom SOC. Znižuje frekvenciu výmeny batérie kondenzátora a podporuje sekundárne použitie.

● Spoľahlivé a bezpečné, duálne záložné napájanie zásobníka energie + generátorová súprava, bezpečné napájanie a neobmedzená doba zálohovania.

● Systém má nízku hlučnosť (≤72 dB) a široký rozsah aplikácií; inteligentné riadenie energie, automatické riadenie, nízka poruchovosť systému a nízke náklady na údržbu.

● Štruktúra krabicového typu, rýchle nasadenie a jednoduchá inštalácia, skrátenie času vstupu a zlepšenie účinnosti spustenia zariadenia.

● Dá sa namontovať na vozidlo a nevyžaduje žiadnu predbežnú stavebnú prípravu, vďaka čomu sa dá ľahko nasadiť a rýchlo opustiť.

Systémové komponenty

1. Systém skladovania energie sa skladá zo systému kondenzátorovej batérie (vrátane systému riadenia kondenzátorovej batérie BMS), konvertora na ukladanie energie PCS (vrátane izolačného transformátora) a ďalších komponentov. Má funkcie ukladania energie, nabíjania a vybíjania a podporuje sieťové pripojenie, off-grid a paralelné off-grid. siete na prepínanie pracovných režimov.

2. Generátorové súpravy na vodíkové palivo/naftu môžu poskytovať efektívnu a nepretržitú energiu a majú paralelný režim a režim pripojenia k sieti. Paralelná prevádzka môže realizovať paralelnú prevádzku viacerých generátorových súprav na vytvorenie nezávislej elektrickej siete. Režim pripojenia k sieti môže rozšíriť a doplniť existujúcu elektrickú sieť; výroba energie Jednotka môže realizovať automatické spustenie a zodpovedajúce plánovanie výkonu pod kontrolou inteligentného systému riadenia energie EMS.

3. Systém skladovania energie a generátorový systém môžu spolupracovať s vonkajšou sieťou a fotovoltaikou (nová energia) na dosiahnutie multienergetického doplnkového a multimódového hybridného napájania pod inteligentnou správou systému riadenia energie EMS.

4. Inteligentná platforma na monitorovanie prevádzky a údržby vykonáva monitorovanie, správu a analýzu údajov o elektrárni v reálnom čase s cieľom posilniť každodennú prevádzku a údržbu, riadenie bezpečnosti napájania a analýzu výkonu.

Funkcie aplikácie

●Automatické prepínanie duálnych zdrojov energie pre generátor a skladovanie energie, bezpečné a spoľahlivé.

●Plug and play, flexibilné napájanie, vhodné pre mobilné napájanie.

●Jednočipové mikropočítačové ovládanie sa používa na zabezpečenie toho, aby bol každý akčný bod presný. Pri výpadku siete sa automaticky a bez problémov prepne na systém inteligentnej mikrosiete, aby sa zabezpečilo neprerušované napájanie záťaže.

●Použite režim centralizovaného napájania, sínusový výstup, nezávislé napájanie, úplne oddelené od mestskej elektrickej siete. Podľa potrieb napájania na mieste je možné najskôr použiť akumuláciu energie a záložnú energiu, so stabilným napätím a frekvenciou, bez hluku a súčasne inteligentná platforma prevádzky a údržby spolupracuje so systémom riadenia energie, aby flexibilne koordinovať prácu agregátov a systémov skladovania energie.

●Podpora prispôsobeného vývoja, riadenia požiarneho prepojenia a monitorovania počítača

výhody produktu

1) Jednoduchý dizajn a pohodlná konštrukcia

2) Nízke celkové náklady a nízke investície

3) Dlhá životnosť, životnosť hostiteľa je viac ako 15 rokov

4) Bezúdržbová batéria, môže byť recyklovaná 300-500 krát

5) Automatické prepínanie, bez dozoru

6) Udržujte osvetlenie stabilné, spoľahlivé a ľahko sa udržiava

Úspešné prípady: Ruské koleso Canton Tower, miesta ázijských hier v Guangzhou, Disneyland v Šanghaji, Tianjin Wanda Plaza, Čínske múzeum vedy a techniky...

2. Riešenia pre elektrickú energiu ----- nabíjačky elektrických vozidiel

Keďže úroveň hospodárskeho a sociálneho rozvoja mojej krajiny sa neustále zlepšuje, vlastníctvo áut neustále rastie. Intenzívny vývoj elektrických vozidiel môže urýchliť nahradenie paliva a znížiť emisie výfukových plynov vozidiel. Má veľký význam pre zaistenie energetickej bezpečnosti, presadzovanie úspor energie a znižovania emisií, prevenciu a kontrolu znečisťovania ovzdušia a podporu transformácie mojej krajiny z automobilovej krajiny na automobilovú veľmoc.

Zrýchlený rozvoj priemyslu nových energetických vozidiel však odhalil prekážku obmedzeného počtu nabíjacích hromad. V súčasnosti je priemyselná politika mojej krajiny pre vývoj nových energetických vozidiel, najmä čisto elektrických vozidiel, čoraz jasnejšia. Podľa národného plánu budú nabíjacie piloty a elektromobily popularizované v pomere 1:1, čo znamená, že nabíjacie piloty budú v budúcnosti nevyhnutne znamenať stavebný vrchol. S nasadením a implementáciou nových energetických stratégií počet elektrických vozidiel neustále rastie. Podporné zariadenia na nabíjanie a výmenu elektrických vozidiel sa ujali vedenia v stavebníctve a postupne vytvoria systém nabíjania a výmeny elektrických vozidiel, ktorý kombinuje nabíjacie hromady, nabíjacie stanice, stanice na výmenu batérií a ďalšie zariadenia.

Nabíjacie hromady vo všeobecnosti poskytujú dva spôsoby nabíjania: pomalé nabíjanie striedavým prúdom a rýchle nabíjanie jednosmerným prúdom.

Ľudia môžu použiť špecifickú nabíjaciu kartu na potiahnutie karty cez rozhranie interakcie človek-počítač, ktoré poskytuje nabíjacia hromada, aby vykonali zodpovedajúce metódy nabíjania, čas nabíjania, tlač údajov o nákladoch a ďalšie operácie. Displej nabíjacej hromady môže zobrazovať údaje o množstve nabíjania, cene, čase nabíjania atď. Nabíjacie batérie AC majú nízky výkon a pomalé nabíjanie a sú vhodné na domáce použitie; Nabíjanie jednosmerným prúdom/stroj má vysoký výkon a rýchle nabíjanie a väčšinou sa používa na verejných miestach.

Nabíjanie jednosmerným prúdom:

Vstupný obvod používa malý skrat, prepäťovú ochranu a malý únikový skrat na zabezpečenie preťaženia, skratu, ochrany pred bleskom a ochrany proti úniku. Inteligentný elektromer striedavého prúdu vykonáva meranie výkonu. Striedavý stykač riadi zapínanie a vypínanie hlavného obvodu a nakoniec výstupy do nabíjačky. Konektor rozhrania pre nabíjanie elektrických vozidiel.

Nabíjacia hromada striedavého prúdu: Vstupný obvod používa malý skrat, prepäťovú ochranu a malý únikový skrat na zabezpečenie preťaženia, skratu, ochrany pred bleskom a ochrany proti úniku. Inteligentný elektromer striedavého prúdu vykonáva meranie výkonu a stýkač striedavého prúdu riadi zapínanie a vypínanie hlavného obvodu. Nakoniec je výstup do konektora nabíjacieho rozhrania na nabíjanie elektrického vozidla.

Nabíjacia infraštruktúra zahŕňa najmä rôzne centralizované nabíjacie a výmenné stanice a decentralizované nabíjacie stanice. Kvôli roztrúseným miestam a veľkému počtu nabíjacích zariadení, aby sa zabezpečila používateľská skúsenosť a prevádzková efektívnosť, musia byť poskytované služby, ako je navigácia pri nabíjaní, zisťovanie stavu, rezervácia poplatkov a zúčtovanie poplatkov. Na poskytovanie týchto služieb musia byť tieto nabíjacie zariadenia zosieťované a pripojené. Vybudujte inteligentnú servisnú platformu nabíjania. Špecifické požiadavky na sieť nabíjacích hromad (staníc) sú nasledovné:

●Nabíjacie stanice (stanice) majú často veľa zainteresovaných strán a komunikácia a vyjednávanie sú zložité. Preto sa vyžaduje, aby sa sieťové vybavenie dalo jednoducho inštalovať a ľahko rozširovať. GPRS/3G/4G a iné metódy sa používajú pre stránky, ktoré nemajú podmienky káblovej komunikácie;

●Nabíjacie hromady (stanice) sú často vystavené vonku a prostredie na mieste je zložité, preto sa vyžaduje, aby sieťové zariadenia boli produkty priemyselnej kvality;

●Dôležité lokality musia byť navrhnuté s redundantnými prepojeniami a sieťové vybavenie musí podporovať káblové, bezdrôtové zálohovanie alebo zálohovanie na dve SIM karty;

●Nabíjacie hromady (stanice) sú rozptýlené a početné a sieťové zariadenia musia podporovať vzdialené centralizované monitorovanie a správu dávok.

Inteligentné sieťové riešenie nabíjania elektrických vozidiel/staníc

Shangyu poskytuje diferencované riešenia pre rôzne nabíjacie zariadenia a potreby zákazníkov.

(1) Pre rozložené nabíjacie hromady

Pre distribuované nabíjacie hromady v obytných oblastiach alebo na jednotkových parkoviskách sa na prepojenie používajú priemyselné bezdrôtové dátové terminály Yinghantong. Riadiaca doska nabíjačky je pripojená k priemyselnému bezdrôtovému dátovému terminálu cez sériový port. Priemyselný bezdrôtový dátový terminál sa automaticky vytočí a pripojí k internetu prostredníctvom siete GPRS/3G operátora a nadviaže spojenie s monitorovacím a operačným strediskom nabíjacej prevádzkovej spoločnosti, čím vytvorí spojenie medzi nabíjacími zariadeniami a monitorovacím a operačným strediskom. . priehľadný kanál medzi. Topológia systémovej siete je nasledovná:

●Prostredníctvom priehľadného kanála medzi nabíjacou hromadou a monitorovacím operačným centrom vybudovaným priemyselným bezdrôtovým dátovým terminálom môže centrum monitorovať napätie, prúd, elektrinu, výkon a ďalšie prevádzkové parametre nabíjacej hromady na mieste v reálnom čase a na druhej strane dokáže sledovať stav nabíjacej kôpky. Ak dôjde k poplachu alebo poruche, údržbu je možné vykonať včas;

●Zákazníkom s nezávislými možnosťami vývoja a vysokými nákladmi môže Inhantong Network poskytnúť aj vstavané bezdrôtové dátové terminály, ktoré spĺňajú nákladovo efektívne požiadavky používateľov;

●Monitorovacie operačné stredisko nastavuje softvérovú platformu na správu zariadení Inhandong Network DeviceManager (DM), ktorá dokáže v reálnom čase monitorovať prevádzkový stav priemyselných bezdrôtových dátových terminálov, generované dopravné podmienky a pokrytie signálom na mieste a môže vykonávať operácie ako napr. dávkovú konfiguráciu alebo dávkovú aktualizáciu DTU. ;

(2) Pre centralizované nabíjacie a výmenné stanice alebo skupinové nabíjacie systémy

Pre nabíjaciu infraštruktúru v oblastiach verejných služieb, ako sú autobusy, požičovne, hygiena, logistika a diaľnice, sa vo všeobecnosti budujú centralizované nabíjacie a výmenné stanice, alebo niektoré spoločnosti prevádzkujúce nabíjanie používajú krabicové transformátory a iné technológie na spustenie skupinových inteligentných nabíjacích systémov. V tomto prípade Inhantong poskytuje produkty priemyselných smerovačov na realizáciu sieťového prepojenia nabíjacích zariadení. Každá nabíjacia hromada centralizovanej nabíjacej stanice využíva Ethernet na vytvorenie lokálnej siete (ak ide o systém skupinového nabíjania, celý systém má centralizovanú riadiacu jednotku zberu) a potom sa pripája k súkromnej sieti alebo internetu prostredníctvom priemyselného smerovača. ako jednotná brána a nakoniec sa pripojí k nabíjacej stanici. Monitorovacie operačné stredisko prevádzkového podniku vytvorí spojenie na realizáciu obojsmerného prenosu dát medzi nabíjacími zariadeniami a monitorovacím operačným strediskom. Topológia systému je nasledovná:

●Cez priehľadný kanál medzi nabíjacou stanicou a monitorovacím operačným centrom vybudovaným priemyselným smerovačom môže centrum monitorovať napätie, prúd, elektrinu, výkon a ďalšie prevádzkové parametre nabíjacej stanice na mieste v reálnom čase. Na druhej strane dokáže sledovať stav nabíjacej kôpky. Ak dôjde k poplachu alebo poruche, údržba sa môže vykonať včas;

●Ak má lokalita podmienky káblovej siete, priemyselný smerovač môže použiť káblový prístup k sieti. Ak na mieste nie je žiadna špecifická káblová sieť, môžete si vybrať metódu prístupu k bezdrôtovej sieti 3G/4G, ktorá plne zaisťuje flexibilitu prístupu k sieti;

●Pre zákazníkov, ktorí majú vyššie požiadavky na bezpečnosť dát, možno medzi priemyselným smerovačom a centrálnym firewallom zriadiť aj šifrovaný tunel IPSec VPN, aby bola plne zaistená bezpečnosť prenášaných dát;

●Operačné stredisko monitorovania nastaví DeviceManager (DM), softvérovú platformu na správu zariadení siete Inhandong, ktorá dokáže monitorovať stav prevádzky smerovačov, generovanú prevádzku a pokrytie signálom na mieste v reálnom čase a môže vykonávať dávkovú konfiguráciu alebo dávkovú aktualizáciu. smerovačov;

Výhody riešenia produktov na nabíjanie

●Poskytovať diferencované inteligentné sieťové a prevádzkové riešenia založené na rôznych používateľských lokalitách a potrebách;

●V domácich aplikáciách na automatizáciu distribučnej siete majú produkty bezdrôtovej komunikácie vysoký podiel na trhu; zariadenia a plošiny sú vybavené kompletnými ochrannými a poplachovými funkciami.

● Hardvérové ​​komunikačné produkty sú všetky produkty priemyselnej kvality so širokou teplotou a širokým napätím, vysokou úrovňou EMC a boli testované v drsnom prostredí energetických lokalít;

●Hardvérové ​​komunikačné produkty sú navrhnuté s vysokou spoľahlivosťou a vysokou úrovňou zabezpečenia; podpora komunikácie: GPRS, WIFI, NB-loT a iné bezdrôtové metódy.

●Platforma správy siete poskytuje centralizovanú správu a dávkové operácie, čím šetrí prevádzkové náklady a mzdové náklady pre spoločnosti prevádzkujúce nabíjanie;

●Rýchly a úprimný popredajný servis, prispôsobený vývoj malých programov.

●Kompatibilné s 11 a 15 štandardnými nabíjacími autami na trhu.

3. Energetické riešenia ----- regulátor napätia

Nestabilné napätie môže spôsobiť smrteľné zranenia alebo poruchy zariadenia, ovplyvniť výrobu a spôsobiť viacnásobné straty, ako je oneskorenie dodávky a nestabilná kvalita. Súčasne to urýchľuje starnutie zariadenia, ovplyvňuje životnosť a dokonca spáli príslušenstvo, čo spôsobuje, že majitelia musia čeliť problémom s potrebou opravy alebo aktualizácie zariadenia v krátkom čase, čo plytvá zdrojmi; vo vážnych prípadoch môže dokonca dôjsť k bezpečnostným nehodám, ktoré spôsobia nemerateľné straty.

Preto je použitie stabilizátorov napätia a napájacích systémov UPS nevyhnutné pre elektrické zariadenia, najmä high-tech a presné zariadenia s prísnymi požiadavkami na napätie.

Regulátor napätia je založený na inteligentnom CNC kompenzovanom regulátore striedavého napätia našej spoločnosti. Je šitý na mieru pre používateľov v tomto odvetví, ktorí potrebujú viacúrovňovú reguláciu napätia na testovanie chladiacich jednotiek alebo veľkých laboratórnych používateľov a špeciálne potreby elektrickej bezpečnosti. Nová generácia personalizovaného inteligentného rýchleho energeticky úsporného regulovaného napájacieho zdroja. Regulátor napätia využíva inteligentné ovládanie mikrokontroléra a je vybavený viacjazyčným LCD displejom, ktorý zdôrazňuje bezpečnosť, stabilitu, úsporu energie a rozhranie človek-stroj tohto zariadenia. V porovnaní s tradičnými kompenzovanými regulátormi napätia má tri významné výhody: inteligentné ovládanie a displej, rýchlu stabilizáciu napätia a tichosť a úsporu energie. Regulátor napätia využíva aj skutočný RMS vzorkovací obvod, ktorý dokáže presne detegovať RMS rôznych priebehov napätia, zabraňuje elektromagnetickému a rádiofrekvenčnému rušeniu, účinne odfiltruje znečistenie siete a je vybavený rozhraním RS-232 na realizáciu diaľkového ovládania, Funkcie telemetrie a diaľkovej signalizácie, vyhradený regulátor napätia pre počítačové miestnosti má tiež kompletné ochranné funkcie na zabezpečenie dlhodobej bezpečnej prevádzky rôznych počítačových centier a dátových centier v bezobslužných podmienkach.

Existujú tri základné typy regulátorov napätia:

Buck Regulator — Regulátor napätia s výstupným napätím nižším ako vstupné

Boost regulator — Regulátor napätia s výstupným napätím vyšším ako vstupné

Buck-boost regulátor—môže poskytnúť výstupné napätie vyššie, nižšie alebo rovnaké ako vstupné napätie

Regulátor napätia hlavne reguluje napätie na jednofázové (D) a trojfázové (S).

Symbol regulátora napätia Trojfázový kompenzovaný stabilizátor napájacieho napätia.

Cena regulátora napätia s prídavným tlmičom prepätia a filtrom je 1,3-krát vyššia ako cena regulátora napätia SBW.

Veľkosť regulátora napätia je konfigurovaná na základe 2-3 násobku výkonu celého stroja.

Regulátor napätia sa spolieha na bitie relé na stabilizáciu napätia. Pri miernom kolísaní sieťového napätia alebo pri zapínaní alebo vypínaní iných elektrických spotrebičov v určitom rozsahu sa aktivuje obvod automatickej korekcie regulátora napájacieho napätia, čo spôsobí časté preskakovanie relé. Najväčšou funkciou stabilizátora napätia je, že dokáže regulovať výstupné napätie elektrických spotrebičov s veľkými výkyvmi prúdu v určitom rozsahu, aby sa zabezpečila plynulosť obvodu a bežné používanie elektrických spotrebičov. V dôsledku nestability napätia môže spôsobiť smrteľné zranenia alebo poruchy zariadenia, ovplyvniť jeho používanie a spôsobiť nestabilnú kvalitu. Preto je potrebné použiť regulátor napätia.

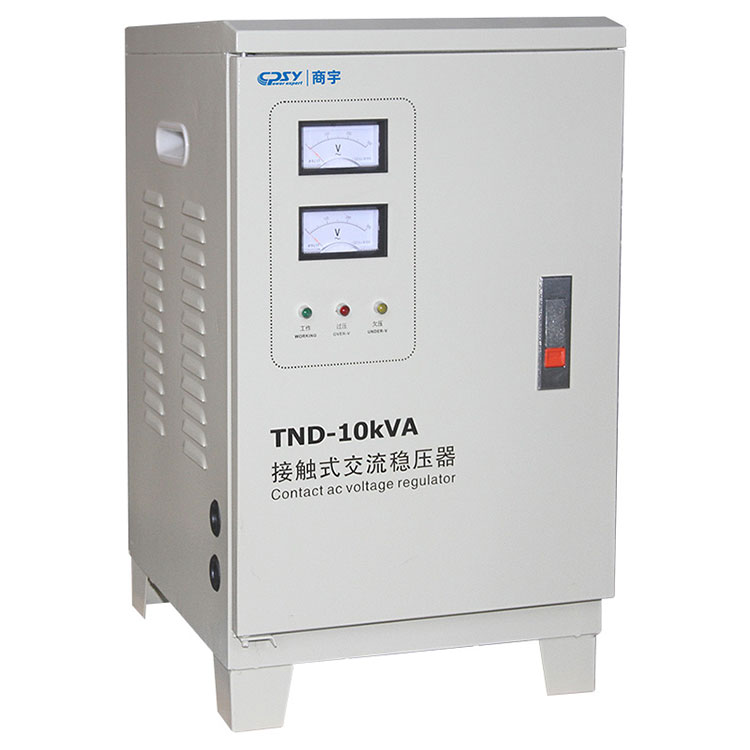

Jednofázové a trojfázové vysoko presné plne automatické stabilizátory striedavého napätia série SVC/TNS/TND sa skladajú z kontaktných automatických regulátorov napätia, servomotorov, automatických riadiacich obvodov atď. Keď je sieťové napätie nestabilné alebo sa zmení záťaž, automaticky vzorky Riadiaci obvod vyšle signál na pohon servomotora a nastavenie polohy uhlíkovej kefky autonapäťového regulátora tak, aby sa výstupné napätie upravilo na menovitú hodnotu a dosiahlo stabilný stav. SVC/TNS/TND série vysoko presných regulátorov striedavého napätia série regulátorov napätia majú funkciu prechodu sieťového napájania. Má výhody mnohých odrôd, kompletné špecifikácie a krásny vzhľad. Má výhody neskresleného tvaru vlny, vysokej účinnosti, spoľahlivého výkonu a dlhodobej prevádzky. Je vybavený krátkym oneskorením, prepätím a ďalšími ochrannými funkciami. Podľa potrieb užívateľa je možné pridať funkcie dlhého oneskorenia a podpäťovej ochrany. Produkt môže byť široko používaný na akomkoľvek mieste, kde sa používa elektrická energia. Ide o ideálny napäťovo stabilizovaný napájací zdroj na zabezpečenie normálnej prevádzky vášho elektrického zariadenia. Používa sa hlavne v kancelárskych zariadeniach, testovacích zariadeniach, zdravotníckych zariadeniach, zariadeniach na priemyselnú automatizáciu, domácich spotrebičoch, osvetľovacích systémoch, komunikačných systémoch atď.

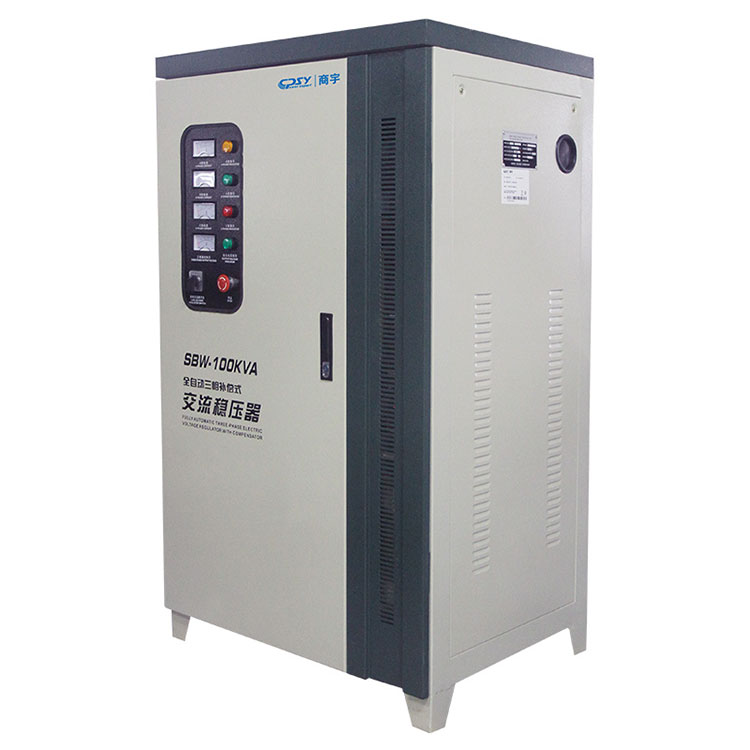

Trojfázový plne automatický vysokovýkonný kompenzovaný split-typ stabilizovaný napájací zdroj AC série SBW je novou generáciou energeticky úsporného AC stabilizovaného napájacieho zdroja navrhnutého a vyrobeného našou spoločnosťou s odkazom na technológiu stabilizácie striedavého napätia a podľa skutočnej elektrickej energie v mojej krajine podmienky spotreby. Zameriava sa na napájacie siete používateľov na mieste. Trojfázové nevyvážené kolísanie napätia alebo nevyvážené zmeny záťaže môžu automaticky upraviť a udržiavať stabilnú výstupnú rovnováhu, keď dôjde k výkyvom napätia. Táto séria produktov sa líši od iných typov stabilných nástrojov a má veľkú kapacitu, jednoduchú inštaláciu, má výhody vysokej účinnosti, žiadne striekanie tvaru vlny a stabilné elektrické lineárne nastavenie. Je vhodný pre široký rozsah záťaží, odolá okamžitému preťaženiu a dokáže pracovať nepretržite po dlhú dobu. Má kompletné ochranné funkcie, vrátane ochrany proti nadmernému napätiu, ochrany proti nadmernému prúdu a preťaženiu, ochrany proti skratu a ochrany proti skratu. Ochranné funkcie, ako je ochrana proti reverznej fáze a ochrana proti mechanickej poruche.

Plne automatické vysokovýkonné kompenzované AC stabilizované napájacie zdroje série SBW a DBW (ďalej len stabilizátory napätia) sú produktom napájacieho zdroja nezávisle vyvinutým a navrhnutým našou spoločnosťou zavedením pokročilej zahraničnej technológie pre tento produkt a jej kombináciou s národnými podmienkami mojej krajiny . Keď napätie externej napájacej siete kolíše alebo zmeny záťaže spôsobujú kolísanie napätia, môže automaticky udržiavať stabilitu výstupného napätia. V porovnaní s inými typmi stabilizátorov napätia má táto séria produktov veľkú kapacitu, vysokú účinnosť, žiadne skreslenie tvaru vlny, stabilné napätie a je široko používaná pri záťaži. , odolá okamžitému preťaženiu, môže pracovať nepretržite po dlhú dobu, vykonáva bezobslužnú prevádzku, môže ľubovoľne prepínať medzi ručným ovládaním, automatickým ovládaním, sieťovým napájaním a stabilizáciou napätia a je vybavený automatickými ochrannými zariadeniami pre prepätie, podpätie, nadprúd, oneskorenie, mechanická porucha a objem Malá, nízka hmotnosť, jednoduché použitie a inštalácia a spoľahlivá prevádzka. Môže byť široko používaný vo veľkých elektromechanických zariadeniach, zariadeniach na spracovanie kovov, výrobných linkách, stavebných strojárskych zariadeniach, výťahoch, zdravotníckych zariadeniach, programovo riadených počítačových miestnostiach, CNC obrábacích strojoch, tlačiarenských zariadeniach a textilných zariadeniach v oblastiach priemyslu, poľnohospodárstva, dopravy. , poštová a telekomunikačná obrana, železnice, vedecký výskum a kultúra atď. , klimatizácie, rozhlas a televízia a domáce spotrebiče, osvetlenie a iné miesta, ktoré vyžadujú stabilizáciu napätia.

Stabilizátory napätia pre domácnosť sa skladajú z obvodov na reguláciu napätia, riadiacich obvodov a servomotorov. Keď sa zmení vstupné napätie alebo záťaž, riadiaci obvod vzorkuje, porovnáva a zosilňuje a potom poháňa servomotor, aby sa otáčal, čo spôsobuje zmenu polohy uhlíkovej kefky regulátora napätia. automatickým nastavením pomeru závitov cievky na udržanie stability výstupného napätia. Na princípe kompenzácie napätia pracujú aj stabilizátory napätia s väčšími kapacitami.

Regulátory napätia plnia dve funkcie: premenu vstupného napätia na rôzne úrovne výstupného napätia a stabilizáciu napätia (udržiavanie konštantného výstupného napätia pri meniacich sa podmienkach zaťaženia). DC-DC regulátory sú kľúčovými komponentmi každého napájacieho systému, takže výber správneho regulátora je rozhodujúci, ak chcete vyvinúť najvhodnejšie riešenie.

Ďalšie vlastnosti

Paralelná funkcia: Ak môže byť regulátor napätia pripojený paralelne, môže poskytnúť väčší výstupný prúd. Nie všetky regulátory dokážu paralelizovať svoje výstupy, pretože pre mnohé topológie to spôsobí nestabilitu.

Konštantný prúdový výstup: V batériových aplikáciách musí byť záťaži dodávané konštantné napätie, ale na nabíjanie je potrebný konštantný prúd. Niektoré regulátory napätia poskytujú výstupy, ktoré je možné nakonfigurovať na konštantný prúd a konštantné napätie, vďaka čomu sú ideálne pre tieto systémy.

Mäkký štart: Schopnosť pomaly zvyšovať napätie pomáha zaistiť stabilitu napájacieho systému, aj keď je k výstupu regulátora pripojená veľká kapacita.

Ochrana proti prepätiu: Regulátory sú vybavené ochranou, ktorá zaisťuje, že nedodávajú viac ako definované výstupné napätie, čím sa zabezpečí, že sa záťaž nepoškodí ani v prípade poruchy. Iné ochranné obvody môžu deaktivovať regulátor, ak je vstupné napätie mimo rozsahu.

Prechodná odozva: Niektoré záťaže rýchlo menia požadovaný prúd. Rýchla prechodová odozva zaisťuje, že regulátor môže poskytnúť požadovaný výkon bez potreby veľkých výstupných kondenzátorov na ukladanie energie.

Regulátor napätia Regulátor napätia by sa mal používať v interiéri. Bežné podmienky používania sú:

1. Teplota okolia: -10℃—+40℃

2. Nadmorská výška: <1000 m

3. Relatívna vlhkosť: 20﹪-90%

4. Neexistujú žiadne plyny, výpary, chemické usadeniny, prach, nečistoty a iné výbušné a korozívne médiá, ktoré vážne ovplyvňujú izoláciu regulátora napätia.

5. V mieste inštalácie nie sú žiadne vážne vibrácie ani nárazy.

Stabilizátory napätia môžu byť široko používané v: elektronických počítačoch, presných obrábacích strojoch, počítačovej tomografii (CT), presných prístrojoch, testovacích zariadeniach atď. v priemyselných a banských podnikoch, ropných poliach, železniciach, staveniskách, školách, nemocniciach, poštách a telekomunikáciách , hotely, vedecký výskum a ďalšie oddelenia. Miesta ako osvetlenie výťahov, dovážané zariadenia a výrobné linky, ktoré vyžadujú stabilné napätie z napájacieho zdroja. Je vhodný aj pre užívateľov na konci distribučnej siete nízkeho napätia, kde je napájacie napätie príliš nízke alebo príliš vysoké, s veľkými výkyvmi a pre elektrické zariadenia s veľkými zmenami záťaže. Je obzvlášť vhodný pre všetky napäťovo stabilizované miesta spotreby energie, ktoré vyžadujú vysoké krivky elektrickej siete. Vysokovýkonný kompenzovaný stabilizátor napätia je možné pripojiť k tepelnej energii, hydraulickej energii a malým generátorom.

AC stabilizované napájacie zdroje sú široko používané pri stabilizácii napätia a ochrane moderných high-tech produktov, ako sú počítače a periférne zariadenia, lekárske elektronické prístroje, komunikačné a vysielacie zariadenia, priemyselné elektronické zariadenia a automatické výrobné linky. Stabilizované napájacie zdroje jednosmerného prúdu sa široko používajú pri napájaní jednosmerným prúdom pre národnú obranu, vedecký výskum, vysoké školy a univerzity, laboratóriá, priemyselné a banské podniky, elektrolýzu, galvanizáciu, nabíjacie zariadenia atď.

Denné preventívne opatrenia

1. Zabráňte prudkým vibráciám, zabráňte vniknutiu korozívnych plynov a kvapalín, zabráňte jeho zavlažovaniu a umiestnite ho na vetrané a suché miesto. Nezakrývajte ho látkou, aby ste zabránili vetraniu a rozptylu tepla.

2. Použite trojkolíkovú (uzemnenú) zásuvku a uzemňovacia skrutka na stroji musí byť správne uzemnená. V opačnom prípade bude puzdro nabité testovacím perom. Je to spôsobené elektrinou indukovanou distribuovanou kapacitou, čo je normálny jav. Môžete prejsť uzemňovací vodič odstrániť. Ak je kryt vážne netesný a izolačný odpor je menší ako 2 MΩ, môže to byť spôsobené tým, že izolačná vrstva bola navlhčená alebo sú obvod a kryt skratované. Pred použitím je potrebné zistiť príčinu a odstrániť poruchu.

3. Stabilizátor nízkeho napätia 0,5-1,5KVA používa poistku na nadprúdovú a skratovú ochranu. Stabilizátor napätia 2-40KVA využíva istič DZ47 na nadprúdovú a skratovú ochranu. Ak sa poistka často prepaľuje alebo istič často vypína, Skontrolujte, či spotreba energie nie je nadmerná.

4. Keď výstupné napätie prekročí hodnotu ochrany (hodnota ochrany fázového napätia je pri expedícii z výroby nastavená na 250V±5V), regulovaný zdroj automaticky ochráni a odpojí výstupné napätie regulovaného zdroja. Súčasne sa rozsvieti kontrolka prepätia. Používateľ by mal okamžite vypnúť napájanie a skontrolovať sieťové napätie alebo stabilizáciu napätia. Ak regulátor napätia automaticky vypne napájanie (so vstupom, ale bez výstupu), skontrolujte, či je sieťové napätie vyššie ako 28OV. Ak je nižšie ako 280 V, skontrolujte, či nie je chybný regulátor napätia. Pred použitím počkajte, kým sa nezistí príčina.

5. Ak sa výstupné napätie regulátora napätia výrazne líši od 220V, nastavte potenciometer na riadiacej doske, kým výstupné napätie nebude normálne (ak vstupné napätie nedosiahne stabilný rozsah napätia, nie je možné ho upraviť).

6. Keď je sieťové napätie často na spodnej hranici (<150V) alebo hornej hranici (>260V) vstupného napätia regulátora napätia, často sa dotýka limitného mikrospínača a je náchylné na poruchu ovládania. V tomto okamihu regulátor napätia nemôže nastaviť napätie alebo ho môže nastaviť vyššie (alebo len nižšie). Najprv by ste mali skontrolovať, či nie je poškodený mikrospínač.

7. Udržujte vnútro zariadenia čisté. Prach bude brániť otáčaniu ozubených kolies a ovplyvní presnosť výstupného napätia. Včas vyčistite a udržiavajte kontaktný povrch cievky čistý. Keď je opotrebovanie uhlíkovej kefky vážne, tlak by sa mal nastaviť tak, aby sa zabránilo iskreniu na kontaktnom povrchu medzi uhlíkovou kefou a cievkou. Uhlíkové kefky by sa mali vymeniť, keď je ich dĺžka menšia ako 2 mm. Keď je preskok roviny cievky sčernený, mal by byť vyleštený jemným brúsnym papierom.

⒏Vstupný koniec trojfázového stabilizátora napätia musí byť pripojený k neutrálnemu vedeniu (neutrálnemu vedeniu), inak stabilizátor napätia nemôže fungovať pri normálnej záťaži a poškodí stabilizátor napätia a elektrické zariadenie. Nikdy nepoužívajte zemniaci vodič namiesto nulového vodiča (nulové vodiče však môžu byť zapojené paralelne) a nulový vodič nesmie byť pripojený k poistke.

9. Keď je výstupné napätie regulátora napätia nižšie ako menovité napätie (220V alebo trojfázové 380V), skontrolujte, či nie je vstupné napätie príliš nízke. Keď sa menovité napätie dosiahne bez zaťaženia, ale výstup je nižší ako menovité napätie pri zaťažení, je to preto, že nosná plocha vstupného vedenia je príliš malá alebo koniec zaťaženia presahuje rozsah menovitého výkonu regulátora napätia a vedenie pokles napätia pri zaťažení je príliš veľký. Vstupné napätie je nižšie ako Spodná hranica rozsahu nastavenia regulátora. V tomto čase by mal byť vstupný vodič nahradený hrubším alebo by sa mala zvýšiť kapacita produktu.

10. Keď má jedna záťaž veľký výkon (ako je klimatizácia atď.) a vstupné vedenie je dlhé a oblasť záťaže je nedostatočná, napätie sa pri prevádzke záťaže výrazne zníži a môže to byť ťažké. spustiť zaťaženie; keď záťaž funguje a je dočasne odstavená, ľahko sa to stane Ak sa výstup okamžite prepne a preruší napájanie, nejde o poruchu regulátora napätia. Vstupné vedenie by sa malo zlepšiť (vedenie by sa malo zahustiť a dĺžka vstupného vedenia by sa mala čo najviac skrátiť, aby sa znížil úbytok napätia vo vedení).

11. Keď sa výstupné napätie regulátora napätia vážne odchyľuje od 220V, mali by ste skontrolovať, či ① vstupné napätie je v stabilnom rozsahu napätia; ② či je ozubené koleso motora vážne opotrebované a či je rotácia flexibilná; ③ či je koncový spínač poškodený: ④ či je rovina cievky hladká; ⑤ Je riadiaca doska poškodená?

bezpečnostné záležitosti

⒈Keď je regulovaný zdroj napájania zapnutý, nerozoberajte regulovaný zdroj napájania ani nevyťahujte vstupné a výstupné pripojenia regulovaného zdroja napájania podľa vlastného uváženia, aby ste predišli úrazu elektrickým prúdom alebo iným úrazom súvisiacim s elektrickou bezpečnosťou.

⒉Vstupné a výstupné prípojky napäťovo stabilizovaného napájacieho zdroja musia byť správne usporiadané, aby sa predišlo ich opotrebovaniu v dôsledku pošliapania a vzniku nehôd s únikom.

⒊Regulovaný napájací zdroj musí byť spoľahlivo uzemnený. Používateľ je zodpovedný za akýkoľvek zásah elektrickým prúdom alebo zranenie osôb spôsobené prevádzkou bez uzemňovacieho vodiča.

⒋Uzemňovací vodič regulovaného napájacieho zdroja nemôže byť pripojený k vykurovaciemu potrubiu, vodovodnému potrubiu, plynovodu a iným verejným zariadeniam, aby nedošlo k porušeniu práv tretích osôb alebo k spôsobeniu škody.

⒌Vstupné a výstupné pripojenia regulovaného napájacieho zdroja by sa mali pravidelne kontrolovať, aby sa predišlo uvoľneniu alebo odpadnutiu, čo ovplyvní normálne používanie regulovaného napájacieho zdroja a bezpečnosť elektrickej energie.

⒍Pripojovacie vedenie regulátora napätia musí byť zvolené tak, aby vyhovovalo špecifikovanému pripojovaciemu vedeniu, ktoré môže mať dostatočnú prúdovú kapacitu.

⒎. So stabilizátorom napätia by sa malo zaobchádzať opatrne a počas prevádzky by sa malo zabrániť silným vibráciám;

⒏. Uistite sa, že pružina uhlíkovej kefky regulátora napätia má dostatočný tlak, aby sa zabránilo iskreniu kontaktnej plochy medzi uhlíkovou kefkou a cievkou;

⒐. Neprofesionálom nie je dovolené rozoberať alebo opravovať regulovaný napájací zdroj.
