Prečo zvoliť presnú distribúciu energie pre dátové centrum?

Dátové centrum môže mať zdravú UPS, dobré stojanové PDU a žiadne aktívne alarmy – potom zistíte silne zaťaženú vetvu okruhu počas rozširovania, vypnutie ističa po výmene údržby alebo problém so spotrebou energie, ktorý nikto nemôže priradiť skrini. Slabým miestom často nie je generovanie alebo záložné napájanie. Je to distribučná vrstva medzi zdrojom a IT stojanmi.

Krátka odpoveď: vyberte siPresná distribúcia energiekeď potrebujete vidieť, zapnúť alarm a spravovať napájanie na úrovni skrine a vetvy, a nie považovať distribúciu za pasívny elektrický panel. Táto viditeľnosť pomáha operátorom nájsť nerovnováhu zaťaženia skôr, plánovať dostupnú kapacitu s lepšími dôkazmi a izolovať chyby bez toho, aby hádali, ktoré nadväzujúce okruhy sú ovplyvnené.

Zvoľte presnú distribúciu, keď skriňa – nielen stojan – musí vystavovať riziko zaťaženia a spotreby energie

Bežná rozvodná skriňa dodáva elektrinu. Inteligentná rozvodná skriňa tiež hlási, čo sa s ňou deje. Na tomto rozdiele záleží, keď má serverová miestnosť dostatok okruhov, skríň, nájomníkov alebo meniacich sa pracovných záťaží, o ktorých tabuľkový procesor a občasné odčítanie meračov už nehovoria celý príbeh.

Presné rozvodné skrine umiestňujú monitorovanie na miesto, kde je zdroj rozdelený na výstupné okruhy. Prúd, napätie, výkon, energia, stav ističa a alarmové stavy možno zhromažďovať v skrini a tam, kde je to nakonfigurované, podľa vetvy. Namiesto toho, aby ste sa dozvedeli o preťaženom okruhu po otvorení ističa, váš tím môže nastaviť prevádzkové prahy a preskúmať stúpajúcu záťaž skôr, ako dôjde k výpadku.

Výhodou nie je len viac údajov. Je to použiteľná zodpovednosť. Monitorovanie energie na úrovni skrine môže pomôcť rozlíšiť naplnenú skriňu od tej, ktorá sa zdá byť nabitá iba vďaka širokému odčítaniu na úrovni miestnosti. Informácie na úrovni pobočiek tiež robia diskusie o kapacite disciplinovanejšími: prevádzka môže pred schválením nového stojana preskúmať skutočné správanie okruhu, a nie spoliehať sa na predpoklady na štítku.

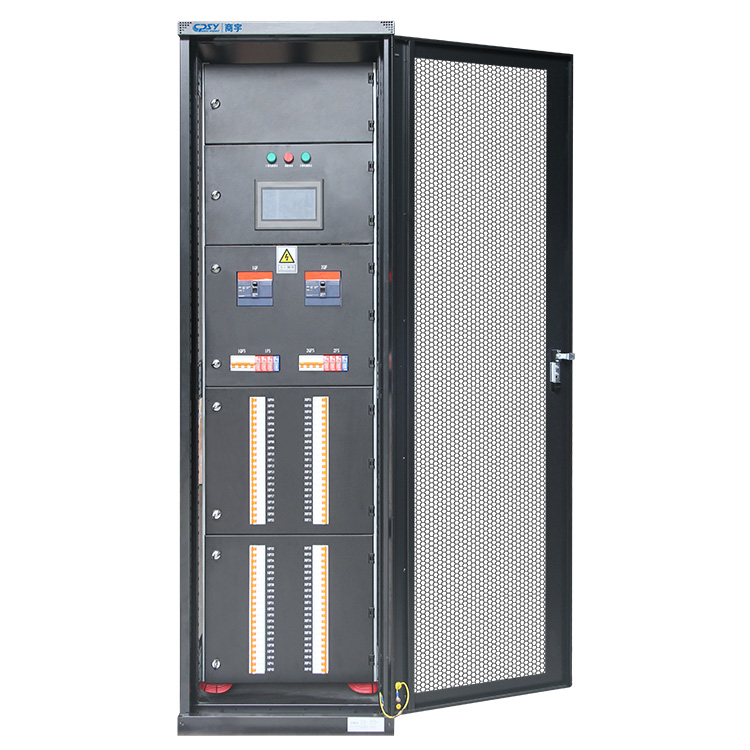

CPSY svoje pozíciepresné rozvodné skrineako koncové distribučné zariadenie pre dátové centrá a počítačové miestnosti. Jeho uvedené konfigurácie zahŕňajú konfigurovateľné vetvové obvody, monitorovanie vetvy, alarmy, 7-palcový dotykový HMI displej a komunikáciu Modbus. Tieto funkcie sú užitočné iba vtedy, ak sú správne uvedené do prevádzky a skontrolované niekým. Dotyková obrazovka nenahrádza vlastníctvo alarmu, základné merania ani proces riadenia zmien.

Ako inteligentné monitorovanie pobočiek podporuje rýchlejšie a informovanejšie operácie napájania

Monitoring pobočiek funguje, pretože zužuje oblasť vyhľadávania. Merač úrovne zdroja môže potvrdiť, že výstup alebo skriňa UPS prenáša väčšiu záťaž, ako sa očakávalo. Nemôže nevyhnutne ukázať, ktorý výstupný obvod sa zmenil, či jedna fáza vedie neúmerný prúd alebo či sa konkrétna vetva blíži k svojmu prevádzkovému limitu. Údaje o jednotlivých pobočkách poskytujú operátorovi praktické miesto, kde začať.

Na tom záleží počas troch spoločných podujatí. Po prvé, požiadavka na kapacitu: tím zariadení môže pred schválením zariadenia skontrolovať zamýšľanú skriňu a jej dostupné obvody. Po druhé, alarm ističa: personál môže identifikovať postihnutú pobočku a jej priradené záťaže bez toho, aby otvorili skrinku pod napätím, aby ju jednoducho preskúmali. Po tretie, prehľad účinnosti: údaje o energii možno porovnávať medzi skriňami, zónami alebo alokáciami zákazníkov tam, kde to merací plán podporuje.

Vzdialená komunikácia je súčasťou prevádzkovej hodnoty. Modbus môže prenášať vybrané informácie o skrinke do systému riadenia budovy, platformy DCIM alebo systému monitorovania lokality za predpokladu, že integrátor mapuje registre, konzistentne pomenúva body a testuje správanie alarmov. Rozhranie HMI skrinky je cenné vo výbave, ale na zariadenie na vypnutie osvetlenia nestačí. Naopak, centrálny monitoring nie je dôvodom na vynechanie lokálnej indikácie; technici pracujúci pred skriňou potrebujú počas údržby jasný stav.

Existuje limit. Elektrické monitorovanie hlási elektrický stav, nie stav serverovej aplikácie. Nemôže tiež kompenzovať nesprávne označenia obvodov, nezdokumentované pohyby alebo zle navrhnutú topológiu po prúde. Dobré údaje sa rýchlo stanú zavádzajúcimi, ak je rozvrh zostavenia nesprávny.

Tam, kde presná distribúcia energie prináša najväčšiu prevádzkovú hodnotu

Návratnosť je najsilnejšia tam, kde sa výkon často mení, prestoje so sebou prinášajú skutočné náklady alebo keď tím musí obhajovať rozhodnutia o kapacite pred viac ako jedným zainteresovaným subjektom. Finančné, telekomunikačné, podnikové a vládne počítačové miestnosti zodpovedajú tomuto vzoru, a preto sú bežné aplikácie pre túto triedu zariadení.

Rast AI a vysokohustotné zaťaženie IT robí z viditeľnosti na úrovni pobočky požiadavku plánovania

AI a ďalšie nasadenia náročné na výpočtovú techniku ​​môžu zmeniť profil zaťaženia miestnosti rýchlejšie ako tradičné podnikové IT. Nové stojany s vysokou hustotou môžu doraziť v klastroch a praktickým obmedzením je často konkrétna distribučná cesta, nie celkové služby. Údaje na skrinkách a pobočkách pomáhajú odhaliť, kde je už sústredená sila a kde by nové vybavenie vytváralo nerovnomernú záťaž.

Toto nie je argument, že každá miestnosť potrebuje rovnakú architektúru. Niektoré zariadenia budú potrebovať predradené zmeny, viac skriniek alebo revidované usporiadanie stojanov, kým bude možné prijať dodatočnú záťaž. Presné monitorovanie zviditeľní toto rozhodnutie skôr. Nevytvára kapacitu, ktorú elektrický dizajn nikdy neposkytoval.

Serverové miestnosti podporované UPS potrebujú jasnú, monitorovateľnú distribučnú vrstvu medzi zdrojom a stojanom

UPS chráni kritickú zdrojovú cestu, ale operátori stále musia pochopiť, ako je tento chránený výstup rozdelený. Monitorovateľná skriňa medzi UPS a rackovou vrstvou pomáha prepojiť kapacitu zdroja so skutočnou spotrebou. Počas plánu premostenia údržby alebo kontroly výpadku je tento vzťah oveľa jednoduchšie zdokumentovať, keď sú okruhy, záťaže skrine a alarmy viditeľné v jednej distribučnej vrstve.

CPSY uvádza možnosti výkonu 20–300 kVA pre svoju kategóriu presných rozvodných skríň spolu s viacerými možnosťami menovitého napätia a vstupného prúdu. Tieto rozsahy by ste mali považovať za východiskový bod, nie za skratku výberu. Požadovaný predradený systém, dostupný poruchový prúd, plán zaťaženia po prúde a miestne elektrické požiadavky určujú vhodnú konfiguráciu.

Presná rozvodná skriňa vs. racková PDU vs. konvenčná panelová doska

Tieto produkty sa často považujú za náhrady. nie sú. Každý slúži inému bodu v energetickom reťazci a dobre navrhnuté dátové centrum môže využívať všetky tri.

Čo môže rackový PDU monitorovať – a čo nemôže nahradiť na úrovni skrine

Racková jednotka PDU je umiestnená v blízkosti IT zariadení a môže poskytovať meranie a prepínanie v racku, zásuvke alebo skupine zásuviek, v závislosti od jej konštrukcie. To je cenné pre identifikáciu spotreby na úrovni zariadenia a kontrolu zásuviek. Nemôže nahradiť pohľad z úrovne skrine na stav odchádzajúceho podávača a vetvy okruhu vo viacerých stojanoch. Neposkytuje ani rovnakú distribučnú funkciu, usporiadanie ističa alebo fyzické rozhranie k upstream zdroju.

Ak je otázka „Ktorý server využíva energiu?“ rackový PDU môže byť lepším nástrojom. Ak otázka znie: „Ktorá vetva skrinky sa blíži k svojmu limitu a ktorá skupina rackov je na výstupe?“ presná rozvodná skriňa je relevantnejšou vrstvou.

Keď bežná panelová doska poskytuje distribúciu, ale nedostatočnú prevádzkovú viditeľnosť

Bežná panelová doska môže byť rozumnou voľbou pre stabilné priestory s nižšou zložitosťou, kde je hlavnou požiadavkou lokálny rozvod elektrickej energie a monitorovanie nie je prevádzkovo potrebné. Je ťažšie brániť sa v kritickej miestnosti, keď operátori potrebujú pobočkové alarmy, hlásenie energie, vzdialený stav alebo riadené rozhranie na správu kapacity.

Nákladový kompromis je skutočný. Inteligentné skrine pridávajú merače, komunikačný hardvér, konfiguračné práce a požiadavky na uvedenie do prevádzky. Nákup týchto funkcií pre malú statickú miestnosť, ktorá nebude nikdy monitorovaná, je plytvanie. Nákup základného panelu pre meniace sa kritické prostredie môže byť neskôr drahší, najmä ak si dodatočná montáž vyžaduje prestoje alebo výmenu skrinky.

Prispôsobte architektúru prípojníc, výstupné obvody, monitorovacie rozhrania a podmienky inštalácie projektu

Začnite jednoriadkovým diagramom, nie brožúrou o skrinke. Potvrďte usporiadanie zdroja, napätie, metódu uzemnenia, požiadavky na poruchovú prevádzku a zamýšľanú kritickosť nadväzujúcich záťaží. V projektoch v USA je distribúcia 208 V bežná v mnohých prostrediach IT, ale musíte sa prispôsobiť skutočnej architektúre lokality a vstupom zariadení a nie vyberať podľa zvyklostí na trhu.

Architektúra prípojníc mení diskusiu o odolnosti a údržbe. CPSY ponúka v tejto produktovej kategórii možnosti s jednou alebo dvoma prípojnicami. Usporiadanie s dvojitou prípojnicou môže podporovať dizajn, ktorý potrebuje samostatné napájacie cesty, ale nie je automaticky nadbytočné. Skutočná redundancia závisí od celého systému: nezávislé predradené zdroje tam, kde je to potrebné, stratégia prenosu, nadväzujúce zariadenia s vhodným usporiadaním dvoch káblov a disciplinované priradenie okruhov.

Zadajte odchádzajúce okruhy zo stojana a plán zaťaženia. Opýtajte sa, ktoré okruhy sú teraz potrebné, ktoré pozície sú rezervované, ako sa identifikujú ističe a aká podrobnosť monitorovania je potrebná. Vyhnite sa naplneniu všetkými dostupnými spôsobmi v prvý deň len preto, že skrinka má priestor. Fyzická voľná kapacita, voľná elektrická kapacita a monitorovaná voľná kapacita nie sú to isté.

Integrácia si zaslúži rovnakú pozornosť. Definujte, ktoré hodnoty sa musia dostať na monitorovaciu platformu, kto vlastní prahové hodnoty alarmu, čo sa stane pri strate komunikácie a ako sa označenia zhodujú s názvami bodov DCIM alebo BMS. Predtým, ako sa skriňa dostane na miesto, skontrolujte rozmery krytu, prístupové vzdialenosti, smer vstupu káblov, tepelné podmienky a servisný prístup. Schopná skrinka sa môže stať zlou inštaláciou, ak je oblasť zadného ukončenia zablokovaná stenou alebo káblovým žľabom.

Pre projekty vyžadujúce konfigurovateľnú distribúciu a monitorovanie si pozrite dostupnémožnosti rozvodnej skrine dátového centras tímom elektrotechnikov a uvedením do prevádzky – nielen tímom obstarávania.

Kontrolný zoznam rozvodných skríň dátového centra: otázky týkajúce sa elektrickej energie, integrácie, krytu a súladu na overenie

• Elektrické:Zodpovedá skriňa napätiu na mieste, kapacite zdroja, prístupu uzemnenia, požiadavke na poruchu a plánovanému počtu odchádzajúcich obvodov? Sú zdokumentované hodnoty ističov a priradenia obvodov?
• architektúra:Je jednoduchá alebo dvojitá prípojnica vhodná pre skutočný jednolinkový diagram? Ak sa požaduje odolnosť, bola prehodnotená celá cesta od začiatku po stojan, a nie iba skrinka?
• Monitorovanie:Aké rozmery skrine a odbočky sú potrebné? Sú pred uvedením do prevádzky definované alarmy, záznamy udalostí, miestny prístup HMI a body Modbus?
• Integrácia:Dostane BMS, DCIM alebo platforma na monitorovanie lokality užitočné, pomenované body – nielen všeobecné komunikačné spojenie? Kto testuje alarmy straty komunikácie?
• Inštalácia:Sú rozmery, hmotnosť, zaťaženie podlahy, predný a zadný prístup, káblový vstup, okolité podmienky a odstupy pri údržbe potvrdené vzhľadom na usporiadanie miestnosti?
• Súlad:Ktoré zoznamy, certifikácie a schválenia miestneho kódexu sú požadované orgánom s jurisdikciou a špecifikáciou projektu? Nepredpokladajte, že certifikácia uvedená v celom sortimente výrobcu sa vzťahuje na každú nakonfigurovanú skrinku. Overte si dokumenty pre presnú jednotku.
• Podpora a záznamy:Dostanete jednoriadkovú schému, schému okruhu, záznam nastavení, komunikačnú mapu a štítky so stavom? Tieto dokumenty určujú, či presná distribúcia energie zostane užitočná aj po odchode tímu uvádzajúceho do prevádzky.

A rozvodná skriňa riadená vetvamizíska svoje miesto, keď tím použije tieto odpovede na riadenie zariadenia s menšími predpokladmi.
